 Тахеограф ТГ-Б-360
|

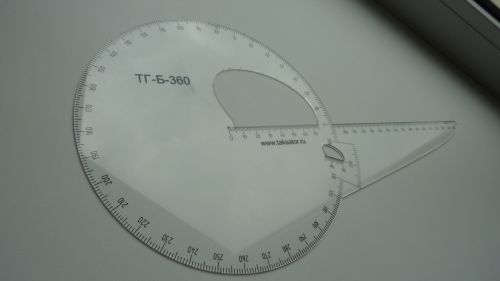

Тахеограф ТГ-Б-360 Тахеограф представляет собой прибор из прозрачного материала, объединяющий в себе транспортир и линейку. Транспортир имеет шкалу равную 360 угловых градусов с ценой деления 1 градус. Линейка имеет шкалу равную 250 миллиметров с ценой деления 1 миллиметр. Центр транспортира, совпадающий с началом отсчета линейки, имеет круговое отверстие для иголки, острие которой при накладке совмещают со станцией.
|
|
Тахеограф представляет собой прибор из прозрачного материала, объединяющий в себе транспортир и линейку.
Транспортир имеет шкалу равную 360 угловых градусов с ценой деления 1 градус.
Линейка имеет шкалу равную 250 миллиметров с ценой деления 1 миллиметр.
Центр транспортира, совпадающий с началом отсчета линейки, имеет круговое отверстие для иголки, острие которой при накладке совмещают со станцией.
Принцип действия:
- Транспортир с помощью иголки устанавливается на станции и по углу и горизонтальному проложению накалывают пикет.
- Когда произведен накол пикета, транспортир поворачивают вокруг иглы и накалывают следующий пикет.
- Для облегчения считывания шкалы имеют градуировку: угломерная - через 10 градусов, прямолинейная - через 10 миллиметров.
Технические характеристики:
- Радиус угломерной шкалы - 90 мм.
- Диапазон угломерной шкалы - 360°.
- Цена деления угломерной шкалы - 1 градус.
- Длина прямоугольной шкалы - 250 мм.
- Цена деления прямолинейной шкалы - 1 мм.
